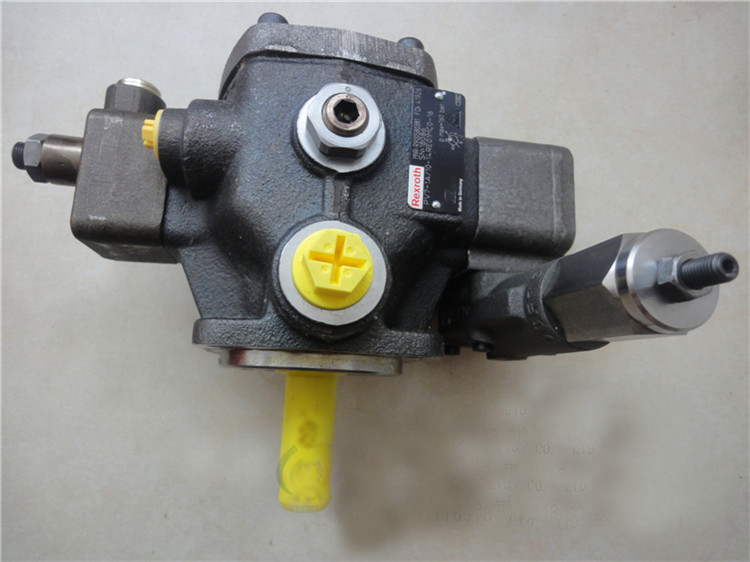

力士樂葉片泵是利用旋轉的物體具有離心力這一原理工作的，當泵軸帶動轉子旋轉時，葉片在離心力作用下，向外滑出緊貼定子的復合曲面，隨定子復合曲面的變化使泵的進液腔體容積逐漸增大，并形成一定負壓將液體吸入。當轉子旋轉一定角度后，由該滑片組成的工作容積由逐步擴大變成減小，液體隨泵工作容積的縮小而被壓縮，液體壓力不斷升高。在吸入腔與壓出腔之間有一封油塊將兩腔隔開，壓出的液體沿壓出腔經泵的出口排出。

新型的伺服高壓彈簧柱銷式組合力士樂葉片泵在注塑機的實際應用及和內嚙合齒輪泵的性能比較

一．概述：

液壓設備由于其傳動平穩、調速方便、功率體積比大等優良特性被廣泛的應用于注塑機等多種行業中，但液壓動力系統的整體能量利用率不高，系統效率較低。因此，采用節能設計提高系統效率成為液壓技術所關注的重大課題。以往的節能設計都將重點放在液壓回路的設計和高效液壓元件的選擇上，并且取得了較好的節能效果。如采用負載自適應控制，盡量減少溢流、節流等損耗，采用二次元件和蓄能器回收部分能量等技術。但是隨著設計的改進和液壓回路效率的提高，想要進一步提高其效率變得越來越困難，因此有必要將整個液壓系統，包括原動機和負載綜合考慮，設計出更加節能的液壓系統。

傳統注塑機行業中，原注塑機傳統液壓動力源的油泵可以選擇定量泵或變量泵，并與普通異步電機或變頻異步電機相連接可形成四種不同的液壓動力源。

綜上所述，傳統液壓動力源固有缺陷不符合現代液壓系統節能、高效、靈敏、精確等要求，因此研發新的液壓動力源一直被業內人士所關注。

在目前市場上在新型節能型伺服注塑機上主要是齒輪泵，其特點是每轉的排量是一定得，但是由于齒輪泵的排量是由嚙合的齒輪間的齒槽變化形成的，而變化率是不同的，因此瞬間的流量是脈動的。

目前使用中存在的問題是

1.單泵的最大的排量125CC,但排量差異，造成價格變化是隨著排量的變化而產生較大的價格差異。

2.在連續使用一段時間后（約6個月）其噪音有可能超過90分貝以上。

3.內泄漏會隨著使用時間不斷增加，使用工作效率降低、泵體發熱、壽命降低、能耗增加。

我公司的伺服高壓彈簧柱銷式組合力士樂葉片泵目前采用的技術方案，即本力士樂葉片泵包括殼體、泵軸、吸入配油盤、定子、轉子和壓出配油盤以及伺服電。轉子內孔設有環形油槽，轉子外圈設有若干凹槽，若干凹槽底面設有連通環形油槽的若干柱銷孔，若干柱銷位于若干柱銷孔內，若干凹槽的柱銷孔兩側分部設有彈簧導向孔，若干葉片位于若干凹槽了，若干葉片底面兩側分別設有沉孔，若干彈簧兩端設于若干葉片底面的沉孔和彈簧導向孔內，若干空心柱銷的頂端抵靠若干葉片的底面，吸入配油盤內側的進油區與油槽之間設有間隔的兩個通孔。本力士樂葉片泵克服了傳統液壓動力源的缺陷。

并從根本解決了齒輪泵使用存在的問題。

1.單泵的最大的排量270CC,但排量差異，造成價格變化較小。同排量使用成本低。

2.連續使用一段時間后（約6個月）其噪音控制在80分貝以下。

3.使用時間增加泵的內泄漏不變，使用工作效率90-95%穩定、壽命提高、能耗減少。

更加滿足目前市場注塑機新型、環保、節能、穩定的液壓系統高效、靈敏、精確的控制要求，提高了液壓系統的效率，降低了液壓系統能耗。

我公司目前在國內某知名的注塑機制造公司中進行應用試驗，取得良好的使用效果。并將我公司的生產的新型的伺服力士樂葉片泵和某知名的齒輪泵進行使用的性能作一次現場比較。
